一、壓力變送器安裝
1、一般要求∶?為獲得最佳的性能，應盡量將變送器安裝在溫度變化小，沖擊和震動小的場所。
2、外形尺寸及連接方式

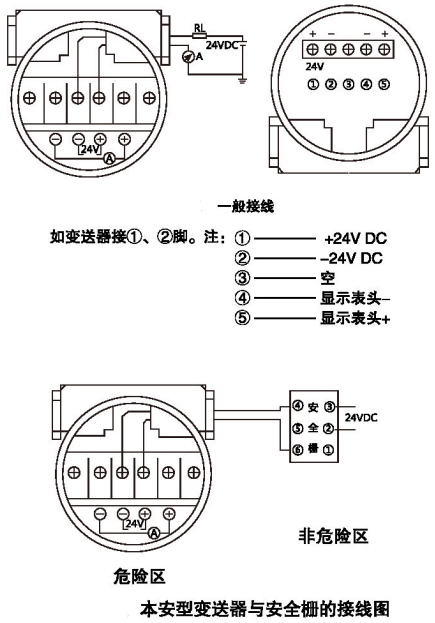

二、壓力變送器接線方式

三、壓力變送器安裝使用注意事項?
1、當選用本安防爆型變送器時，應同時選用相應的安全柵。
2、變送器的安裝地點，應盡量遠離大功率的電器設備，以避免電磁感應的干擾，影響本安型變送器的性能。
3、搬運和安裝變送器輕拿輕放，以免影響本安電路的性能。
4、變送器的本安導線不得與高壓電纜線一起敷設，導線長度應盡量縮短，導線的分布電感、分布電容及變送器的有效電感、有效電容之和，不得超過安全柵規定的額定值。
5、變送器設有接地螺釘，接地導線必須牢固，且接地電阻不大于2Q。?6、維修時應切斷本安電路的電源，在非危險區進行檢修。
